Cara menggabungkan,menghubungkan, atau mengelompokan line/garis/objek pada AutoCad menjadi Polyline atau garis tertutup.

Pada saat kita menggambar menggunakan aplikasi AutoCad kita tidak akan terlepas dari penggunaan perintah line atau garis pada saat menggambar. Untuk menggambar garis dalam aplikasi AutoCad kita bisa dengan mudah menggunakan perintah L (Line) atau PL (Polyline). Perbedaannya apabila kita membuat garis menggunakan L (Line), garis yang kita buat tidak akan bersatu dengan garis yang lainnya. Sedangkan apabila kita membuat garis menggunakan PL (Polyline) garis yang terbuat akan terhubung dengan garis yang lainnya atau terhubung menjadi satu kesatuan.

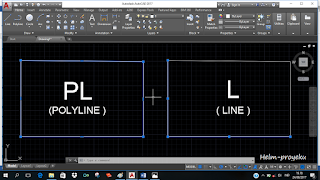

Contohnya pada saat kita menggambar sebuah Rectanggle atau persegi bisa menggunakan perintah PL (Polyline)  di keyboard atau menarik garis menggunakan perintah L (Line), Perbedaannya apabila kita menggambar menggunakan perintah PL (Polyline) persegi yang kita buat akan tertutup atau merupakan suatu kesatuan berbentuk persegi. Sedangkan apabila kita menggunakan perintah L (line) persegi yang kita buat terpisah atau persegi terbentuk dari beberapa garis yang terpisah.

Tujuan dari menggabungkan garis dikarenakan pada saat menggambar dalam AutoCad kita seringkali membutuhkan beberapa objek yang terhubung atau membentuk sebuah objek utuh. Hal ini dikarenakan apabila kita ingin menyeleksi beberapa objek kemudian mengeditnya secara bersamaan.

Dalam mengedit atau mendesain kita juga perlu menggabungkan atau mengelompokan beberapa objek dengan tujuan supaya kita bisa memisahkan layer sesuai dengan urutan objek atau gambar yang kita buat. Dalam hal ini perintah yang bisa kita gunakan ialah Group.

Ada beberapa cara yang bisa di lakukan untuk menggabungkan atau menghubungkan garis yang satu dengan garis yang lainnya di AutoCad. Diantaranya perintah JOIN, FILLET,PEDIT, REGION,dan GROUP.

Perintah JOIN

Perintah ini bisa kita gunakan untuk menghubungkan beberapa garis yang terpisan menjadi bersatu. Misalkan garis yang telah kita buat menggunkan perintah L (line) ingin kita gabungkan menjadi satu maka kita bisa menggunakan perintah JOIN.

Cara menggabungkan garis menggunakan perintah JOIN:
1.  Ketikan “J” (Tanpa tanda petik) pada keyboard kemudian tekan Enter atau Space.

2.  Klik semua garis yang ingin kita gabungkan.

Perintah FILLET

Perintah ini bisa kita gunakan apabila kita ingin menghubungkan ujung garis yang satu dengan ujung garis yang lainnya. Perintah ini juga bisa kita gunakan apabila kita ingin membuat sudut lengkung pada sebuah kotak atau persegi, atau menumpulkan ujung sudut dari persegi tersebut.

*Cara menggabungkan garis menggunakan perintah FILLET:
1. Ketikan “F” (Tanpa tanda petik) pada keyboard kemudian tekan Enter atau space;
2. Kemudian klik garis yang ingin kita hubungkan.


*Cara memberi sudut lengkung pada sebuah garis atau kotak.
1.  Fillet >> space/enter >> r (radius/jari-jari) kemudian masukan ukuran radius;



2. Kemudian klik kedua garis yang ingin kita beri sudut tumpul.



Perintah PEDIT

Perintah PEDIT berfungsi untuk menggabungkan beberapa garis untuk menjadi sebuah garis yang terhubung membentuk sebuah  objek polyline.

Cara menjalankan perintah PEDIT yaitu:
1. Ketikan perintah "PE" (Tanpa tanda petik) pada keyboard kemudian tekan Enter;
2. Kemudian pilih garis  (satu garis yang akan kita gabungkan);
3. Kemudian tekan "Y" / Yes (tanpa tanda petik);
4. Pilih metode joint atau ketikan "J" pada keyboard kemudian Enter;
5. Kemudian pilih semua garis yang ingin kita gabungkan kemudian tekan Enter.

Perintah REGION

Perintah REGION berfungsi untuk menggabungkan beberapa garis  untuk menjadi sebuah objek yang tertutup atau Polyline. Dalam hal ini garis-garis yang akan digabungkan membentuk geometri tertutup satu sama lain.

Cara menjalankan perintah REGION:
1. Ketikan "REG" (Tanpa tanda petik ) kemudian tekan Enter;

2. Pilih semua garis yang ingin kita gabungkan.

Perintah GROUP

Perintah GROUP berfungsi untuk menggabungkan objek-objek yang kita anggap memiliki fungsi yang sama untuk menjadi suatu kesatuan. Sehingga pada saat kita mengedit semua objek akan berubah secara bersamaan. Bahkan apabila kita memindahkan akan ikut semua.

Cara menjalankan Perintah Group yaitu:
1. Ketikan "G" (Tanpa tanda petik ) pada keyboard kemudian tekan Enter atau space;

2. Kemudian pilih semua objek yang ingin kita gabungkan atau kelompokkan;

3. Tekan Enter.

Itulah langkah-langkah atau cara Cara, menggabungkan,menghubungkan, atau mengelompokan line/garis/objek pada AutoCad menjadi Polyline atau garis tertutup. semoga penjelasan di atas bisa dimengerti.Silahkan mencoba!.

Semoga Bermanfaat.
Salam sukses untuk kita semua!
